تفاصيل المنتج:
|
| النوع: | وحدة RF | شرائح: | PCBA مصمم ذاتيًا |
|---|---|---|---|
| نوع المورد: | الجملة والهندسة | التطبيق: | الصفحة الرئيسية؛ المستشفى |
| نطاق التردد: | 2400-2500 ميجا هرتز 5725-5850 ميجا هرتز | الجهد: | 5 - 16 فولت |
| تلقي المكاسب: | 17 ديسيبل ± 1 | كسب الإرسال: | 17 ديسيبل ± 1 |
| ماكس انتاج الطاقة (P1dB): | 36 ديسيبل ميلي واط (4 وات) | قوة الزناد المدخلة: | الحد الأدنى: 3 ديسيبل ميلي وات الحد الأقصى: 20 ديسيبل ميلي وات |
| آلات التصويت الإلكترونية: | 3%@28dBm 802.11g 54Mbps OFDM 64QAM BW 20MHz | العرض الحالي: | 540mA @ العبوس 28dBm 12V |
| تأخير وقت تبديل الإرسال/الاستقبال: | <1 نحن | مؤشر LED: | المرسل: أحمر؛ المستقبل: أخضر |
| إبراز: | وحدة مكبرات الراديو اللاسلكي فائدة عالية,وحدة مكبرات الترددات الراديوية 2.4GHz,مكبر الطائرات بدون طيار,RF Amplifier Module 2.4GHz,drone amplifier High Gain |
||

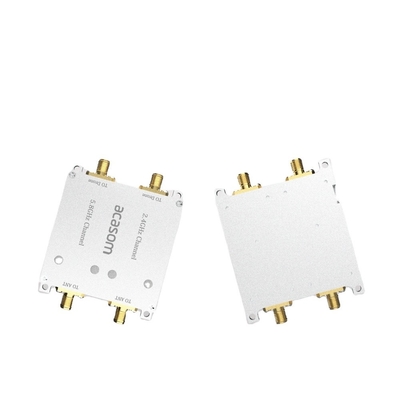

2.4GHz 5.8GHz وحدة مكبرات الراديو اللاسلكي المزدوجة داخل وخارج مكاسب عالية مع مؤشر LED الأخضر
1.وصف
2.4GHz 5.8GHz وحدة مكبرات الراديو اللاسلكي المزدوجة داخل وخارج مكاسب عالية مع مؤشر LED الأخضر
هذه الوحدة المضخمة الراديوية ذات النطاقين 2.4GHz و 5.8GHz لديها تصميم فائدة عالية ، والتي يمكن أن تعزز بشكل كبير قدرات إرسال واستقبال الإشارات اللاسلكية.وهو مناسب بشكل خاص لأنظمة الاتصالات اللاسلكية التي تتطلب إشارات مستقرة وقويةهذه الوحدة تدعم وظيفة تضخيم إشارة ثنائية الاتجاه لضمان تحسين الإشارة الداخلية والخارجية ذات الترددات المزدوجة.الضوء الإشارة LED الأخضر المدمج يوفر ردود فعل حالة العمل في الوقت الحقيقي، مما يسمح للمستخدمين بمراقبة حالة عمل المضخم. تستخدم هذه الوحدة على نطاق واسع في سيناريوهات التطبيق مثل تعزيز إشارة Wi-Fi ، التحكم في الطائرات بدون طيار ،ومعدات الاتصالات اللاسلكية.
2مواصفات المنتج
| لا، لا، لا | البنود | 2.4G | 5.8G |
| 1 | نطاق التردد | 2400MHz-2500MHz | 5.725-5.85 غيغاهرتز |
| 2 | الجهد التشغيلي | 5-16 فولت | 5-16 فولت |
| 3 | الحصول على الربح | 17dB±1 | 15dB±1 |
| 4 | مكاسب ناقلة | 18dB±1 | 18dB±1 |
| 5 | طاقة الخروج القصوى ((P1dB) | 36dBm ((4w) | 36dBm ((4W) |
| 6 | قوة الزناد المدخل | الحد الأدنى:3dBm القصوى:20dBm | الحد الأدنى:3dBm القصوى:20dBm |
| 7 | الـ EVM | 3%@28dBm 802.11g 54Mbps OFDM 64QAM BW 20MHz | 3٪@28dBm 802.11a 54Mbps OFDM 64QAM BW 20MHz |
| 8 | رقم الضوضاء | < 2.5 ديسيبل | < 2.5 ديسيبل |
| 9 | المعروض الحالي | 540mA@Pout 28dBm 12V | 580mA@Pout 28dBm 12V |
| 10 | تأخير وقت التبديل TX/RX | < 1 μs | < 1 μs |
| 11 | مؤشر LED | جهاز الإرسال: أحمر، جهاز الاستقبال: أخضر | جهاز الإرسال: أحمر، جهاز الاستقبال: أخضر |
| 12 | مصدر الطاقة | 2.5*0.7ملم | 2.5*0.7ملم |
| 13 | مادة القشرة | الألومنيوم | الألومنيوم |
| 14 | حجم القشرة | 64*35*13 ((ملم) | 64*35*13 ((ملم) |
| 15 | الوزن الصافي | 0.15 كجم | 0.15 كجم |
3مزايا المنتج
4تفاصيل المنتج
ACASOM 2.4GHz&5.8GHz 4W مكبر الإشارة / الموسع
النطاق العامل: 2.4-2.5 غيغاهرتز&5.725-5.85 غيغاهرتز
طاقة الخروج: 4W ((36dBm) مع 2 tx و 2 rx
ACASOM 2.4GHz&5.8GHz 4W مكبر الإشارة / الموسع
النطاق العامل: 2.4-2.5 غيغاهرتز&5.725-5.85 غيغاهرتز
طاقة الخروج: 4W ((36dBm) مع 2 tx و 2 rx
2.4GHz&5.8GHz يمكن تطبيق مكبر / مكبر / مكبر مزدوج 4W لـ DJI Mavic 3 Classic Mavic 3 Mavic2 Mini3 Phantom4 ، Autel
EVO2، Skydio، Parrot وغيرها من الطائرات بدون طيار، لجعل نطاق الطيران أكثر من 10 كم.
