17dB مكاسب مزدوجة 2.4GHz 5.8GHz وحدة مكبر RF مع PCBA المصممة بنفسه

17dB مكاسب مزدوجة 2.4GHz 5.8GHz وحدة مكبر RF مع PCBA المصممة بنفسه
17dB مكاسب مزدوجة 2.4GHz 5.8GHz وحدة مكبر RF مع PCBA المصممة بنفسه 17dB مكاسب مزدوجة 2.4GHz 5.8GHz وحدة مكبر RF مع PCBA المصممة بنفسه 17dB مكاسب مزدوجة 2.4GHz 5.8GHz وحدة مكبر RF مع PCBA المصممة بنفسه 17dB مكاسب مزدوجة 2.4GHz 5.8GHz وحدة مكبر RF مع PCBA المصممة بنفسه 17dB مكاسب مزدوجة 2.4GHz 5.8GHz وحدة مكبر RF مع PCBA المصممة بنفسه

صورة كبيرة :  17dB مكاسب مزدوجة 2.4GHz 5.8GHz وحدة مكبر RF مع PCBA المصممة بنفسه

تفاصيل المنتج:
مكان المنشأ: غوانغدونغ، الصين
اسم العلامة التجارية: ACASOM
رقم الموديل: ACA-PA2404S
شروط الدفع والشحن:
الحد الأدنى لكمية: 1
الأسعار: $55.00 - $75.00/sets
تفاصيل التغليف: حسب الحاجة
وقت التسليم: 3-5 أيام عمل
شروط الدفع: T/T، ويسترن يونيون
القدرة على العرض: 3000

17dB مكاسب مزدوجة 2.4GHz 5.8GHz وحدة مكبر RF مع PCBA المصممة بنفسه

وصف
النوع: وحدة RF شرائح: PCBA مصمم ذاتيًا
نوع المورد: الجملة والهندسة التطبيق: الصفحة الرئيسية؛ المستشفى
نطاق التردد: 2400-2500 ميجا هرتز 5725-5850 ميجا هرتز الجهد: 5 - 16 فولت
تلقي المكاسب: 17 ديسيبل ± 1 كسب الإرسال: 17 ديسيبل ± 1
ماكس انتاج الطاقة (P1dB): 36 ديسيبل ميلي واط (4 وات) قوة الزناد المدخلة: الحد الأدنى: 3 ديسيبل ميلي وات الحد الأقصى: 20 ديسيبل ميلي وات
آلات التصويت الإلكترونية: 3%@28dBm 802.11g 54Mbps OFDM 64QAM BW 20MHz العرض الحالي: 540mA @ العبوس 28dBm 12V
تأخير وقت تبديل الإرسال/الاستقبال: <1 نحن مؤشر LED: المرسل: أحمر؛ المستقبل: أخضر
إبراز:

5وحدة مكبرات الراديو الراديوية على نطاق 8 جيجاهرتز,وحدة مكبرات الراديو اللاسلكي 17 ديسيبل,وحدة الطاقة rf 17dB

,

17dB RF Amplifier Module

,

17dB rf power module

17dB مكاسب مزدوجة 2.4GHz و مزدوجة 5.8GHz مكبرات الراديو الراديوي

لمحة عامة عن المنتج

17dB مكاسب مزدوجة 2.4GHz 5.8GHz وحدة مكبر RF مع PCBA المصممة بنفسه 0

1.وصف

 17dB مكاسب مزدوجة 2.4GHz و مزدوجة 5.8GHz مكبرات الراديو الراديوي

تم تصميم مكبر إشارة ثنائي الاتجاه هذا للعملاء الهندسيين. لديه مكاسب نقل تبلغ 17dB±1 ويمكن أن يوفر تكبير إشارة ممتاز في سيناريوهات التطبيق المختلفة.لا يمكنه فقط تعزيز الإشارة المنقولة، ولكن أيضا تحسين الإشارة المستقبلة لضمان التشغيل الفعال والمستقر لخط الاتصال بأكمله.أو تطبيقات توسيع الشبكات اللاسلكية، هذا المضخم يمكن أن يساعد العملاء الهندسة تحسين قوة الإشارة والاستقرار وحل مشكلة ضعف الإشارة في البيئات المعقدة.

2مواصفات المنتج

لا، لا، لا البنود 2.4G 5.8G
1 نطاق التردد 2400MHz-2500MHz 5.725-5.85 غيغاهرتز
2 الجهد التشغيلي 5-16 فولت 5-16 فولت
3 الحصول على الربح 17dB±1 15dB±1
4 مكاسب ناقلة 18dB±1 18dB±1
5 طاقة الخروج القصوى ((P1dB) 36dBm ((4w) 36dBm ((4W)
6 قوة الزناد المدخل الحد الأدنى:3dBm القصوى:20dBm الحد الأدنى:3dBm القصوى:20dBm
7 الـ EVM 3%@28dBm 802.11g 54Mbps OFDM 64QAM BW 20MHz 3٪@28dBm 802.11a 54Mbps OFDM 64QAM BW 20MHz
8 رقم الضوضاء < 2.5 ديسيبل < 2.5 ديسيبل
9 المعروض الحالي 540mA@Pout 28dBm 12V 580mA@Pout 28dBm 12V
10 تأخير وقت التبديل TX/RX < 1 μs < 1 μs
11 مؤشر LED جهاز الإرسال: أحمر، جهاز الاستقبال: أخضر جهاز الإرسال: أحمر، جهاز الاستقبال: أخضر
12 مصدر الطاقة 2.5*0.7ملم 2.5*0.7ملم
13 مادة القشرة الألومنيوم الألومنيوم
14 حجم القشرة 64*35*13 ((ملم) 64*35*13 ((ملم)
15 الوزن الصافي 0.15 كجم 0.15 كجم

3مزايا المنتج

  • زيادة دقيقة 17dB±1 يوفر زيادة انتقالية دقيقة ومستقرة 17dB±1 لضمان أن يتم تضخيم الإشارة بشكل فعال أثناء الإرسال.يتكيف مع متطلبات الإشارة في مختلف البيئات المعقدة، ويساعد المستخدمين على الحفاظ على جودة اتصال مستقرة في المشاريع الهندسية ذات الطلب العالي.
  • وظيفة تضخيم ثنائي الاتجاه المضخم لديه قدرة تضخيم إشارة ثنائية الاتجاه ، والتي لا تعزز الإشارة المنقولة فحسب ،ولكن أيضاً تحسن بفعالية قوة الإشارة المستلمة، لضمان كفاءة رابط الاتصالات ثنائي الاتجاه، مناسبة بشكل خاص لسيناريوهات التطبيق التي تتطلب إرسال واستقبال إشارات في وقت واحد.
  • موثوقية عالية، مناسبة لمشاريع الهندسة تم تصميم المضخم خصيصا مع موثوقية عالية للغاية والاستقرار،ويمكنها الحفاظ على التشغيل المستقر على المدى الطويل في البيئات الصناعية القاسيةوهي مناسبة جدا لعملاء الهندسة لاستخدامها في شبكات الاتصالات المعقدة أو مشاريع نقل الإشارات لمسافات طويلة.
  • التوافق الواسع قابلة للتطبيق على مجموعة متنوعة من نطاقات الترددات ومعايير الاتصالات ، ويمكن دمجها بسهولة مع معدات الاتصالات القائمة ،توفير حلول توزيع مرنة لعملاء الهندسة، ودعم متطلبات تعزيز الإشارة من مختلف أنظمة الاتصالات اللاسلكية.
  • تثبيت وصيانة بسيطة يحتوي المضخم على تصميم بسيط ، وسهل التثبيت وإصلاح الأخطاء ، وهو مناسب للتنفيذ السريع في المشاريع الهندسية.كما أنه يتطلب صيانة قليلة، يمكن أن تحافظ على أداء ممتاز بعد التشغيل على المدى الطويل، وتخفيض تكاليف التشغيل وضغط الصيانة.

4تفاصيل المنتج

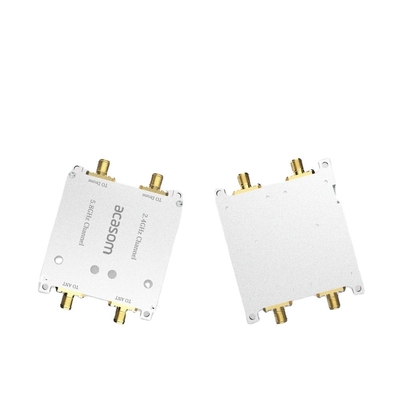

17dB مكاسب مزدوجة 2.4GHz 5.8GHz وحدة مكبر RF مع PCBA المصممة بنفسه 1

ACASOM 2.4GHz&5.8GHz 4W مكبر الإشارة / الموسع
النطاق العامل: 2.4-2.5 غيغاهرتز&5.725-5.85 غيغاهرتز
طاقة الخروج: 4W ((36dBm) مع 2 tx و 2 rx

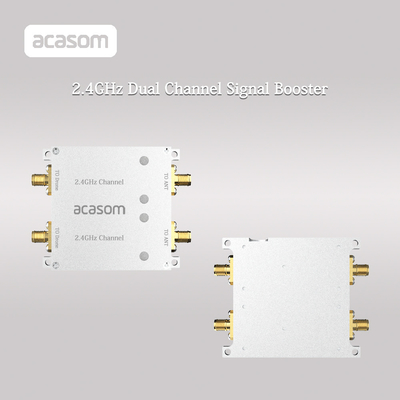

17dB مكاسب مزدوجة 2.4GHz 5.8GHz وحدة مكبر RF مع PCBA المصممة بنفسه 2

2.4GHz&5.8GHz يمكن تطبيق مكبر / مكبر / مكبر مزدوج 4W لـ DJI Mavic 3 Classic Mavic 3 Mavic2 Mini3 Phantom4 ، Autel
EVO2، Skydio، Parrot وغيرها من الطائرات بدون طيار، لجعل نطاق الطيران أكثر من 10 كم.
