تفاصيل المنتج:
|
النوع: | وحدة RF | شرائح: | PCBA مصمم ذاتيًا |
---|---|---|---|
نوع المورد: | الجملة والهندسة | التطبيق: | الصفحة الرئيسية؛ المستشفى |
نطاق التردد: | 2400-2500 ميجا هرتز 5725-5850 ميجا هرتز | الجهد: | 5 - 16 فولت |
تلقي المكاسب: | 17 ديسيبل ± 1 | كسب الإرسال: | 17 ديسيبل ± 1 |
ماكس انتاج الطاقة (P1dB): | 36 ديسيبل ميلي واط (4 وات) | قوة الزناد المدخلة: | الحد الأدنى: 3 ديسيبل ميلي وات الحد الأقصى: 20 ديسيبل ميلي وات |
آلات التصويت الإلكترونية: | 3%@28dBm 802.11g 54Mbps OFDM 64QAM BW 20MHz | العرض الحالي: | 540mA @ العبوس 28dBm 12V |
تأخير وقت تبديل الإرسال/الاستقبال: | <1 نحن | مؤشر LED: | المرسل: أحمر؛ المستقبل: أخضر |
إبراز: | 5مكبر إشارة 8 غيغاهرتز 36 دي بي أم,5مكبر إشارة 8 غيغاز 36 ديسيبل أم,مكبر إشارة مزدوج القناة,5.8 ghz signal booster 36dBm,Dual Channel signal booster amplifier |

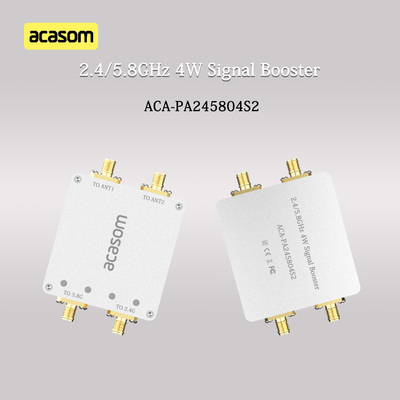

قوة الخروج القصوى P1dB 36dBm 4W مكبر قناة مزدوجة لوتيرة 2.4GHz و 5.8GHz
مكبر قناة مزدوجة مع طاقة الخروج القصوى P1dB من 36dBm (4W) ، مصممة للترددات 2.4GHz و 5.8GHz ،هو جهاز قوي يستخدم لتعزيز كل من إرسال واستقبال إشارات الراديو الراديوي عبر اثنين من النطاقات الترددية المستخدمة على نطاق واسعهذا النوع من المضخم يستخدم عادة في السيناريوهات التي يكون فيها المدى الممتد، وزيادة قوة الإشارة، وتحسين موثوقية الاتصالات أمر حاسم، مثل عمليات الطائرات بدون طيار،أنظمة الواي فاي، وغيرها من أجهزة الاتصالات الراديوية.
2مواصفات المنتج
لا، لا، لا | البنود | 2.4G | 5.8G |
1 | نطاق التردد | 2400MHz-2500MHz | 5.725-5.85 غيغاهرتز |
2 | الجهد التشغيلي | 5-16 فولت | 5-16 فولت |
3 | الحصول على الربح | 17dB±1 | 15dB±1 |
4 | مكاسب ناقلة | 18dB±1 | 18dB±1 |
5 | طاقة الخروج القصوى ((P1dB) | 36dBm ((4w) | 36dBm ((4W) |
6 | قوة الزناد المدخل | الحد الأدنى:3dBm القصوى:20dBm | الحد الأدنى:3dBm القصوى:20dBm |
7 | الـ EVM | 3%@28dBm 802.11g 54Mbps OFDM 64QAM BW 20MHz | 3٪@28dBm 802.11a 54Mbps OFDM 64QAM BW 20MHz |
8 | رقم الضوضاء | < 2.5 ديسيبل | < 2.5 ديسيبل |
9 | المعروض الحالي | 540mA@Pout 28dBm 12V | 580mA@Pout 28dBm 12V |
10 | تأخير وقت التبديل TX/RX | < 1 μs | < 1 μs |

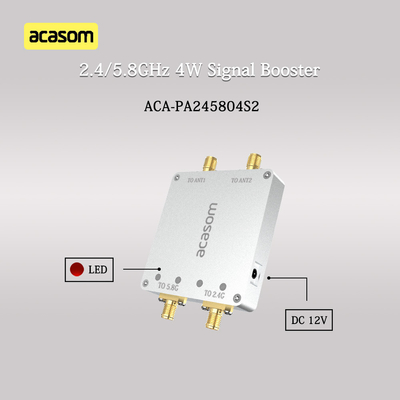

11 | مؤشر LED | جهاز الإرسال: أحمر، جهاز الاستقبال: أخضر | جهاز الإرسال: أحمر، جهاز الاستقبال: أخضر |
12 | مصدر الطاقة | 2.5*0.7ملم | 2.5*0.7ملم |
13 | مادة القشرة | الألومنيوم | الألومنيوم |

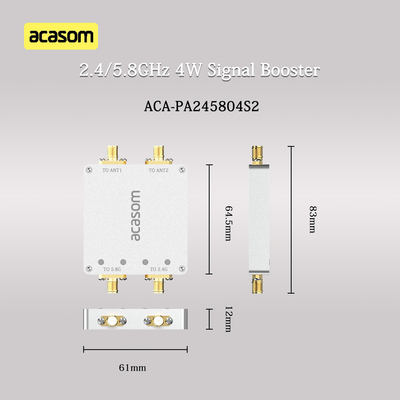

14 | حجم القشرة | 64*35*13 ((ملم) | 64*35*13 ((ملم) |
15 | الوزن الصافي | 0.15 كجم | 0.15 كجم |
3مزايا المنتج
4تفاصيل المنتج

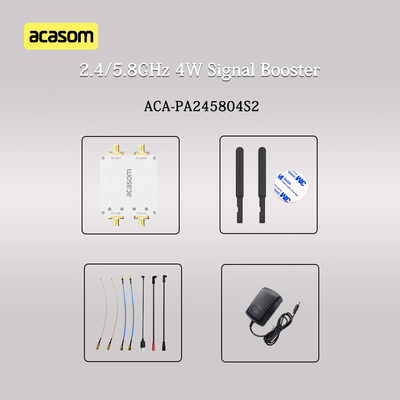

ACASOM 2.4GHz&5.8GHz 4W إشارة تعزيز/طول النطاق العامل: 2.4-2.5GHz&5.725-5.85GHz الطاقة الخارجة: 4W ((36dBm) مع 2 tx و 2 rx
2.4GHz&5.8GHz يمكن تطبيق مكبر / مكبر / مكبر مزدوج 4W لـ DJI Mavic 3 Classic Mavic 3 Mavic2 Mini3 Phantom4 ، Autel
EVO2، Skydio، Parrot وغيرها من الطائرات بدون طيار، لجعل نطاق الطيران أكثر من 10 كم.
